Applied Harmonics Corp. 社           製 品 案 内


 特    徴
 ●可視紫外波長       ◆ 高出力
  ●Ｑ-スイッチ      ◆  小型化
   ●半導体励起     ◆ 高信頼性
    ● 完全固体    ◆低消費電力
 ●内部共振器高効率SHG/THG高調波

 基本仕様
 ●波長域 SHG532nm  THG355nm FHG266nm
 ●高出力 532nm/10W 355nm/5W 266nm/1W
 ●安定性 長期間運転4%以内、p-p 10%以内
 ●ビーム 低次横モード､ ビーム質M2 ≦ 2
 ●電源部 単相110/220VAC,RS-232C制御可





 理科学・工業仕様・ＯＥＭ LD励起完全固体ＤＰＳＳレーザー
 超低価格でご提供！  ●型式532QS10W 532nm波長 10W出力 500万円台
                               ●型式355QS5W  355nm波長  5W出力 700万円台
                                 ●型式266QS1W  266nm波長  1W出力 800万円台


最初に戻る前頁に戻るホームに戻るユーティリティパフォーマンスデータメーカAPC社へのリンク


標準モデル仕様表基本波NIR仕様表SHG緑波長仕様表THG/FHG紫外仕様表




標準モデル仕様表     2001年モデル
項　目モデル番号
532QS10W355QS5W266QS1W
構　成YAG二倍波SHGYAG三倍波THGYAG四倍波FHG
出 力 波 長532nm355nm266nm
出力パワー>10W(4-15KHz)>5W(4-10KHz)>1W(4-10KHz)
パルスエネルギー>1.3mJ at 8KHz>0.9mJ at 6KHz>0.2mJ at 5KHz
繰   返   し   率3-30KHz3-10KHz3-10KHz
パ   ル   ス   幅〜65ns at 8KHz〜55ns at 6KHz〜45ns at 5KHz
パルス安定性<8% peak-to-peak<10% peak-to-peak<12% peak-to-peak
ビーム質　M2< 2< 2< 2
ビ ー ム 径< 1mm< 1mm< 1mm
供 給 電 力100/220VAC 50/60Hz100/220VAC 50/60Hz100/220VAC 50/60Hz
冷　却　系内部循環水冷内部循環水冷内部循環水冷
インターフェースRS232CRS232CRS232C
予熱所要時間〜15min (typical)〜20min (typical)〜20min (typical)
ヘッドサイズ52.1x26.7x16.2cm52.1x26.7x16.2cm52.1x26.7x16.2cm
電　源サイズ43.5x43.2x17.7cm43.5x43.2x17.7cm43.5x43.2x17.7cm
オプションT532QS30WP532nm 30W 3KHz 10mJ/Pulse パルスレーザー
オプションU532QS40WC532nm Q-SW/10KHz 40W 高出力タイプ
オプションV355QS15W355nm Q-SW/10KHz 15W UV高出力タイプ



最初に戻る前頁に戻るホームに戻るユーティリティパフォーマンスデータメーカAPC社へのリンク


標準モデル仕様表基本波NIR仕様表SHG緑波長仕様表THG/FHG紫外仕様表





近赤外 DPSS YAG レーザー仕様表     2002年モデル
項　目モデル番号
1064QS20W1064QS40W1064QS80W
レーザー波長1064nm1064nm1064nm
出力 (連続波)≧30W≧60W≧100W
出力(Q-SWITCH)≧10W at 10KHz≧40W at 10KHz≧80W at 10KHz
パルスエネルギー≧2mJ at 10KHz≧4mJ at 10KHz≧8mJ at 10KHz
繰返し率範囲1〜40KHz5〜30KHz5〜15KHz
パ   ル   ス   幅〜 90ns at 10KHz〜100ns at 10KHz〜100ns at 10KHz
パルス安定性<4% peak-to-peak<4% peak-to-peak<4% peak-to-peak
長期運転安定性<3% over 8 hours<3% over 8 hours<5% over 8 hours
ビーム質　M2< 3< 8< 35
ビ ー ム 径< 1mm< 2mm< 3mm
供 給 電 力100/220VAC 50/60Hz100/220VAC 50/60Hz220VAC 50/60Hz
冷　却　系内部循環水冷内部循環水冷内部循環水冷
インターフェースRS232CRS232CRS232C
予熱所要時間〜10min (typical)〜10min (typical)〜10min (typical)
ヘッドサイズ52.1x26.7x16.2cm45.0x25.0x20.0cm50.0x25.0x20.0cm
電　源サイズ43.5x43.2x17.7cm43.5x43.2x17.7cm43.5x43.2x17.7cm



最初に戻る前頁に戻るホームに戻るユーティリティパフォーマンスデータメーカAPC社へのリンク


標準モデル仕様表基本波NIR仕様表SHG緑波長仕様表THG/FHG紫外仕様表





グリーン(SHG) DPSS YAG レーザー仕様表     2002年モデル
項　目モデル番号
532QS10W532QS20W532QS40W532QS30WP
レーザー波長532nm532nm532nm532nm
出 力 パ ワ ー≧10W at 10KHz≧20W at 10KHz≧40W at 10KHz≧24W at 3KHz
パルスエネルギー≧1mJ at 10KHz≧2mJ at 10KHz≧4mJ at 10KHz≧8mJ at 3KHz
繰返し率範囲1〜30KHz1〜30KHz5〜50KHz3〜6KHz
パ   ル   ス   幅〜100ns at 10KHz〜100ns at 10KHz〜100ns at 10KHz〜 80ns at 3KHz
パルス安定性<8% peak-to-peak<8% peak-to-peak<8% peak-to-peak<12% peak-to-peak
長期運転安定性<4% over 8 hours<4% over 8 hours<5% over 8 hours<3% over 8 hours
ビーム質　M2< 3< 8< 35< 35
ビ ー ム 径< 1mm< 2mm< 3mm< 3mm
供 給 電 力100/220VAC 50/60Hz100/220VAC 50/60Hz100/220VAC 50/60Hz220VAC 50/60Hz
冷　却　系内部循環水冷内部循環水冷内部循環水冷内部循環水冷
インターフェースRS232CRS232CRS232CRS232C
予熱所要時間〜15min (typical)〜20min (typical)〜20min (typical)〜20min (typical)
ヘッドサイズ92.6x30.5x18.6cm92.6x30.5x18.6cm52.0x28.0x20.0cm52.0x28.0x20.0cm
電　源サイズ43.5x43.2x17.7cm43.5x43.2x17.7cm43.5x43.2x17.7cm43.5x43.2x17.7cm



最初に戻る前頁に戻るホームに戻るユーティリティパフォーマンスデータメーカAPC社へのリンク


標準モデル仕様表基本波NIR仕様表SHG緑波長仕様表THG/FHG紫外仕様表





紫外(THG/FHG) DPSS YAG レーザー仕様表     2002年モデル
項　目モデル番号
355QS1W355QS5W266QS1W
レーザー波長355nm355nm266nm
出 力 パ ワ ー≧1W at 20KHz≧5W at 10KHz≧1W at 8KHz
パルスエネルギー≧0.05mJ at 20KHz≧0.5mJ at 10KHz≧0.2mJ at 5KHz
繰返し率範囲5〜50KHz1〜15KHz1〜10KHz
パ   ル   ス   幅〜50ns at 10KHz〜80ns at 10KHz〜50ns at 5KHz
パルス安定性<10% peak-to-peak<10% peak-to-peak<12% peak-to-peak
長期運転安定性<5% over 8 hours<5% over 8 hours<10% over 8 hours
ビーム質　M2< 1.5< 3< 10
ビ ー ム 径< 0.8mm< 1mm< 2mm
供 給 電 力100/220VAC 50/60Hz100/220VAC 50/60Hz100/220VAC 50/60Hz
冷　却　系内部循環水冷内部循環水冷内部循環水冷
インターフェースRS232CRS232CRS232C
予熱所要時間〜20min (typical)〜20min (typical)〜25min (typical)
ヘッドサイズ30.0x16.0x15.0cm92.6x30.5x18.6cm92.6x30.5x18.6cm
電　源サイズ43.5x43.2x17.7cm43.5x43.2x17.7cm43.5x43.2x17.7cm



最初に戻る前頁に戻るホームに戻るユーティリティパフォーマンスデータメーカAPC社へのリンク


標準モデル仕様表基本波NIR仕様表SHG緑波長仕様表THG/FHG紫外仕様表





レーザーパフォーマンスデータ  Click for Download Data
532QS10Wデータ出力とパルス幅 vs LD励起電流（PDF〜13K）
出力とパルス幅 vs 繰返し率（PDF〜13K）
72時間連続運転安定性データ（PDF〜16K）
マルチパルス波形データ（PDF〜15K）
2D/3Dビーム分布データ（GIF〜10K）
355QS5W データ出力とパルス幅 vs LD励起電流（PDF〜13K）
出力とパルス幅 vs 繰返し率（PDF〜13K）
72時間連続運転安定性データ（PDF〜23K）
マルチパルス波形データ（PDF〜17K）
266QS1W データ出力とパルス幅 vs LD励起電流（PDF〜14K）
出力とパルス幅 vs 繰返し率（PDF〜14K）
マルチパルス波形データ（PDF〜19K）



最初に戻る前頁に戻るホームに戻るユーティリティパフォーマンスデータメーカAPC社へのリンク


標準モデル仕様表基本波NIR仕様表SHG緑波長仕様表THG/FHG紫外仕様表





レーザー ユーティリティ Click for Download Further Information
レーザー筐体2001年モデルレーザーと電源写真（JPG〜42Kb）

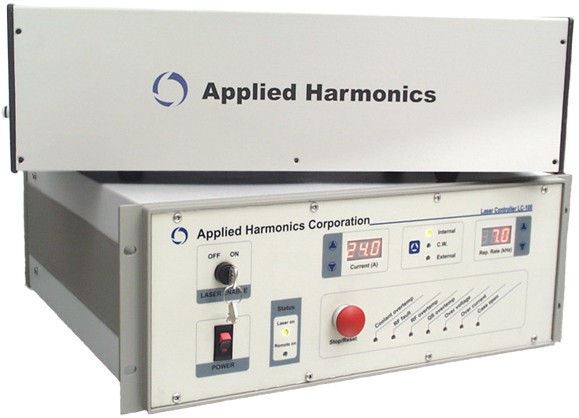

2002年モデルレーザーと電源写真（JPG〜113Kb）

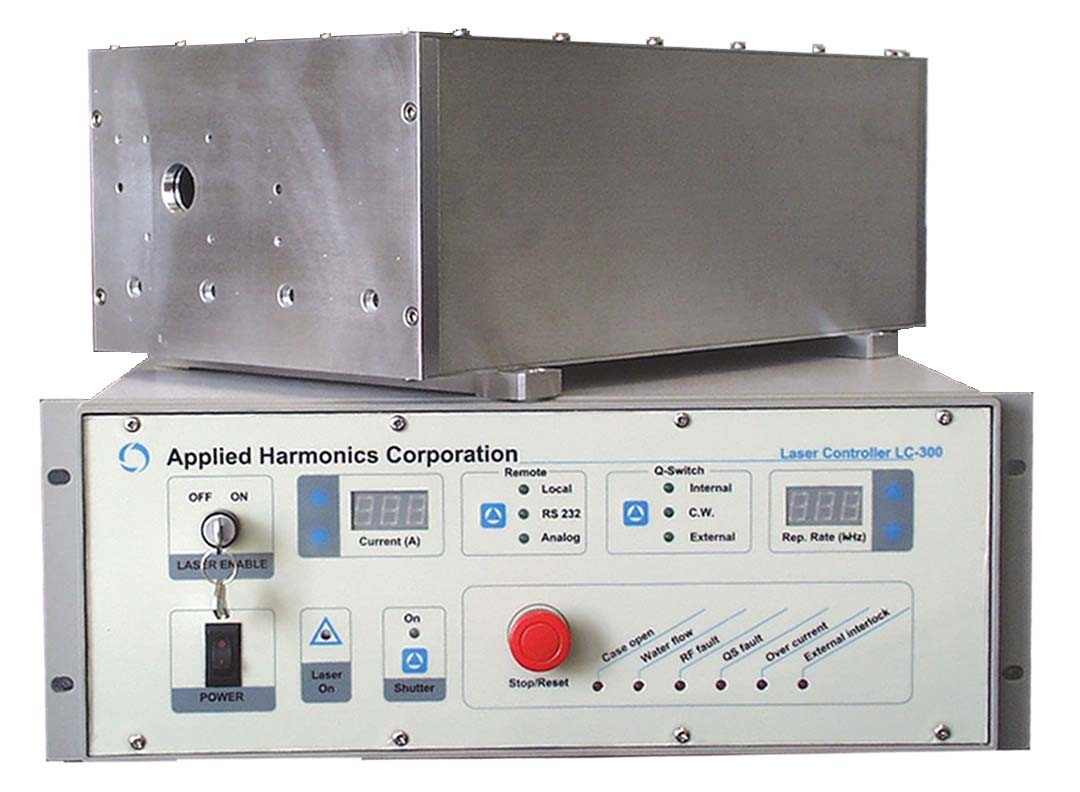

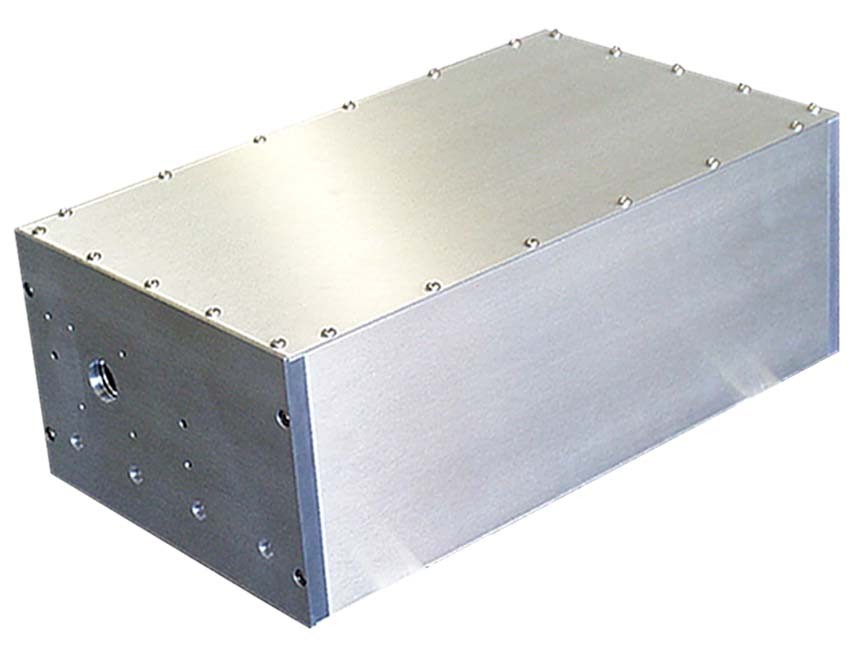

2002年モデルレーザー外観写真（JPG〜53Kb）
2002年モデルレーザー内部写真（JPG〜77Kb）
ヘッドの図面（Not available yet）

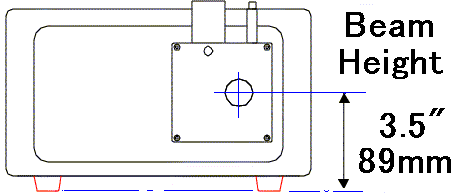

ビーム高さ図面（GIF〜7Kb）

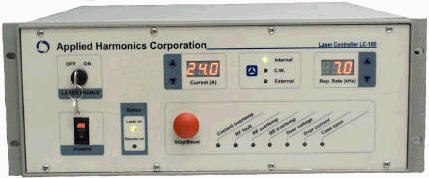

レーザー電源 LC-100電源の外観写真（GIF〜39Kb）
電源前面パネル詳細図面（PDF〜108Kb）
電源後ろパネル詳細図面（PDF〜11Kb）

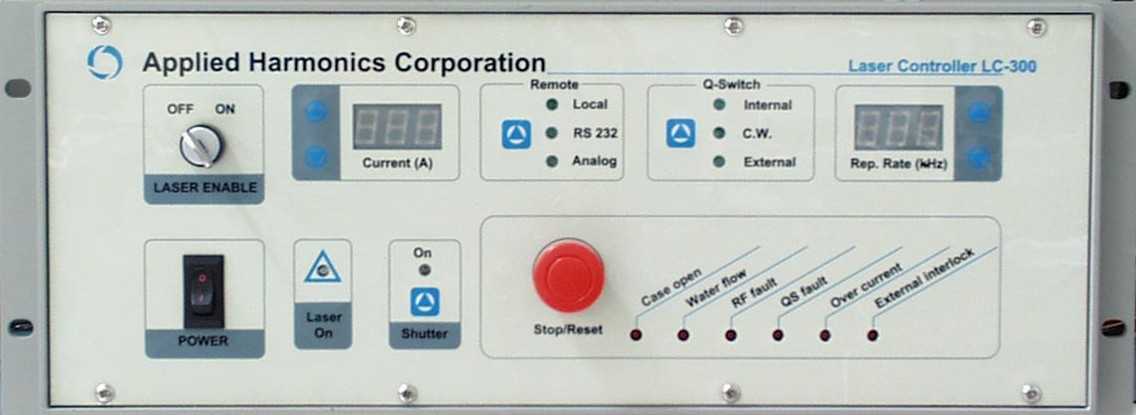

レーザー電源 LC-300電源前面パネル写真（JPG〜35Kb）

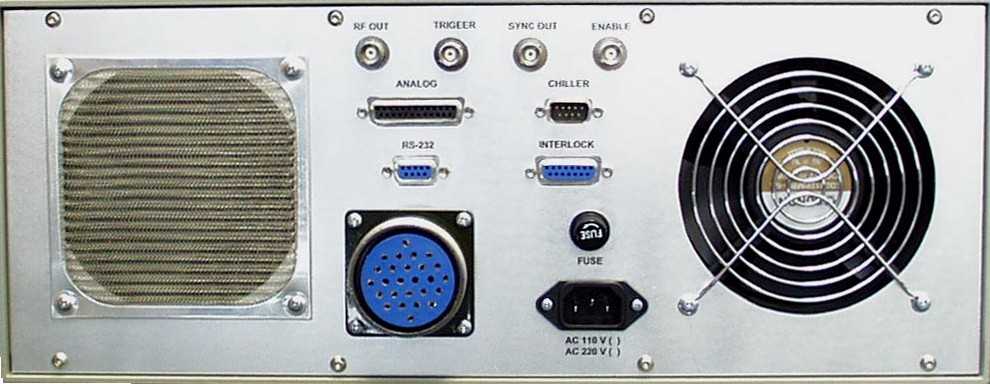

電源後ろパネル写真（JPG〜47Kb）

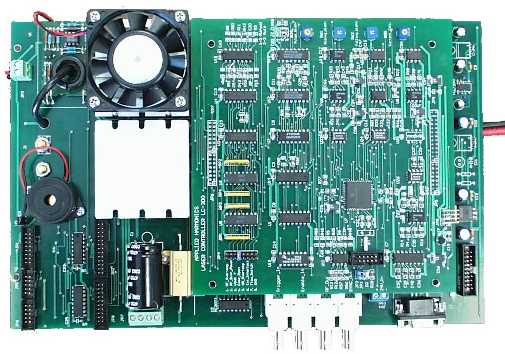

レーザードライバメインボード写真(JPG〜39Kb）



最初に戻る前頁に戻るホームに戻るユーティリティパフォーマンスデータメーカAPC社へのリンク


標準モデル仕様表基本波NIR仕様表SHG緑波長仕様表THG/FHG紫外仕様表



最終更新日 H13年12月24日
