ファイバでレーザービーム転送システム構築用アクセサリ
ビーム整形 合波器 構築例 前 頁 ホーム

ファイバ転送用各種ジャンパ PDFカタログ
1. コネクタ ⇔ コネクタ type
型 式  FCD-PMF/SMF/SIF/GIF
用 途  レーザーとユーザシステム間を自由に連結
記  メスFC付ビーム整形光学系も三種類用意可能
型式  PFC-U ビームコリメータ
 LN-F  ラインビームホモジナイザ
 SQ-F  正方形ビームホモジナイザ
コネクタ ⇔ コネクタ type サンプル画像
※ 詳細仕様について、整形光学系紹介文をご参照下さい
2. コネクタ ⇔ フェルール type
コネクタ ⇔ フェルール type サンプル画像
型 式  FCU-PMF/SMF/SIF/GIF
用 途  レーザーと組立方式
 システムに連結
  フェルール ⇔ フェルール サンプル画像
3. フェルール ⇔ フェルール type
型 式  FUD-PMF/SMF/SIF/GIF
用 途  レーザーとシステム
 共に組立方式で直結する
各種ジャンパ 合波器 構築例 前 頁 ホーム

ファイバ転送後のビーム整形 PDF資料
FCコネクタ付ファイバコードで転送すると、

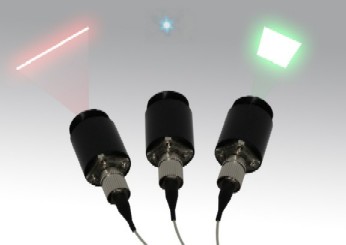

コリメータ光学系で三種類の形状にビームを整形できます。
各種ビーム整形コリメータ サンプル画像 マウント付ラインビームコリメータ サンプル画像
↑ マウント付ラインビームコリメータ

← 各種ビーム整形コリメータ
コリメーターとマウントの外寸図 コリメータとマウント 外寸図･写真

1. ビームコリメータ (標準、青色丸型) ●
型       式  PFC-U
入 力 端 子  オスFCコネクタ
本 体 外 径  Φ20×L30
マ ウ ン ト  ビーム高さ20（型式＝PFD-1)
ビーム 特性  SMF/PMFの場合
 ● ビーム径≦Φ1mm
 ● M^2≦1.05
 ● 発散角≦1mrad（＠可視域)
青色丸型 サンプル画像

2.強度分布均一化ラインビーム (オプション、赤色ライン型) ー
赤色ライン型 サンプル画像
型     式  LN-F
入力 端子  オスFCコネクタ
ビーム特性  SMF/PMF の場合
 ● 短軸方向 発散角≦1.0mrad
 ● 長軸方向 発散角60°
 (オプション15°〜120°指定)※
 ※ 標準60°の場合3メートル先ビームの形状
  ◆ 短軸幅≦3mm ◆ 長軸幅〜3.5m
 ● ビーム形状はこちらをご参照下さい
 出口から距離Dの受光面に、
  ビーム長さ＝2×D×tg( 30°)

3.強度分布均一化正方形ビーム (オプション、緑色ビーム型) ■
型     式  SQ-F
入力 端子  オスFCコネクタ
ビーム特性  強度分布の均一性 バラツキ ≦ ±5%
 近似平行光(NA≦0.05)伝播の正方形ビーム
 ビームサイズ最大100mm 正方形に整形可能
 MMFの場合、最大出力200W
緑色ビーム型 サンプル画像
各種ジャンパ ビーム整形 構築例 前 頁 ホーム

マルチ波長ファイバ合波器 PDF資料
1.二波長合波器
RG二波長合波器 サンプル画像
 ↑ R635nm-G532nm 二波長合波器
コネクタ＝FC/UPC、ファイバ＝SMF
コネクタ＝FC/UPC、ファイバ＝PMF
 ↓ B490nm-G532nm 二波長合波器
BG二波長合波器 サンプル画像
型    式  PFD-D-PMF/SMF/SIF/GIF
コネクタ  FC-PC/APC/UPC
ファイバ  標準品はPMFかSMF(要指定）、その他特注※SMFでSI/GI、又コア径等の指定可
適用波長  可視全域、NIR780〜1560nm ※二波長最大間隔はファイバの種類によるもの
挿入ロス  ≦ 1.5 dB（ロス≦30%）※ ファイバの種類と波長の間隔によるもの
標準品  可視域 ：B490nm-G532nm, R635nm-B490nm, R635nm-G532nm

2.三波長合波器
RGB合波器 サンプル画像
型    式  PFD-F-PMF/SMF/SIF/GIF
コネクタ  FC-PC/APC/UPC
ファイバ  SMF標準、PMFとその他特注
適用波長  可視全域、NIR780〜1560nm ※
※三波長の最大間隔はファイバの種類による
挿入ロス  ≦ 1.87 dB（ロス≦35%）＊
 ＊ ファイバの種類と波長の間隔によるもの
補    足  最大四波長4×1合波、最大ロス≦3.5dB

3.参考用図面・写真
二波長合波器外寸図 図面へ  二波長合波器 外寸図面
合波器外寸図 図面へ  三波長合波器 外寸図面
各種二波長合波器 写真へ  RGとBG二波長合波器 サイズ

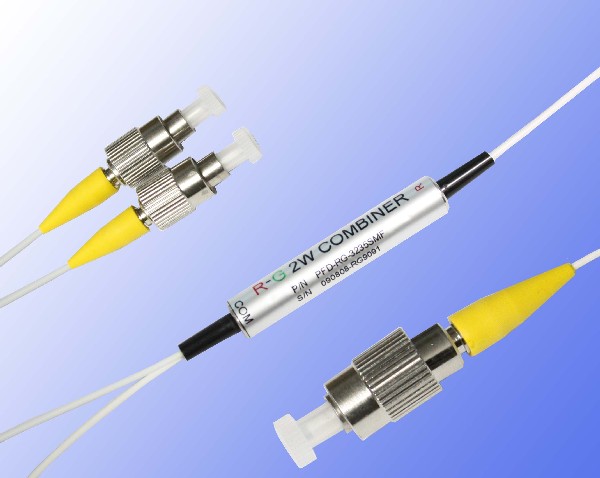

RG二波長合波器 拡大写真へ  RG二波長合波器 写真-1
RG二波長合波器 拡大写真へ  RG二波長合波器 写真-2

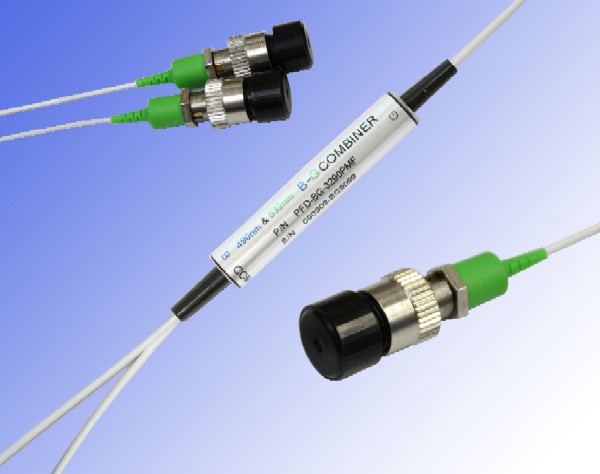

BG二波長合波器 拡大写真へ  BG二波長合波器 写真-1
BG二波長合波器 拡大写真へ  BG二波長合波器 写真-2
RGB三波長合波器 拡大写真へ  RGB三波長合波器 写真
各種ジャンパ ビーム整形 合波器 前 頁 ホーム

マルチファイバ型レーザーの構築例 PDF資料

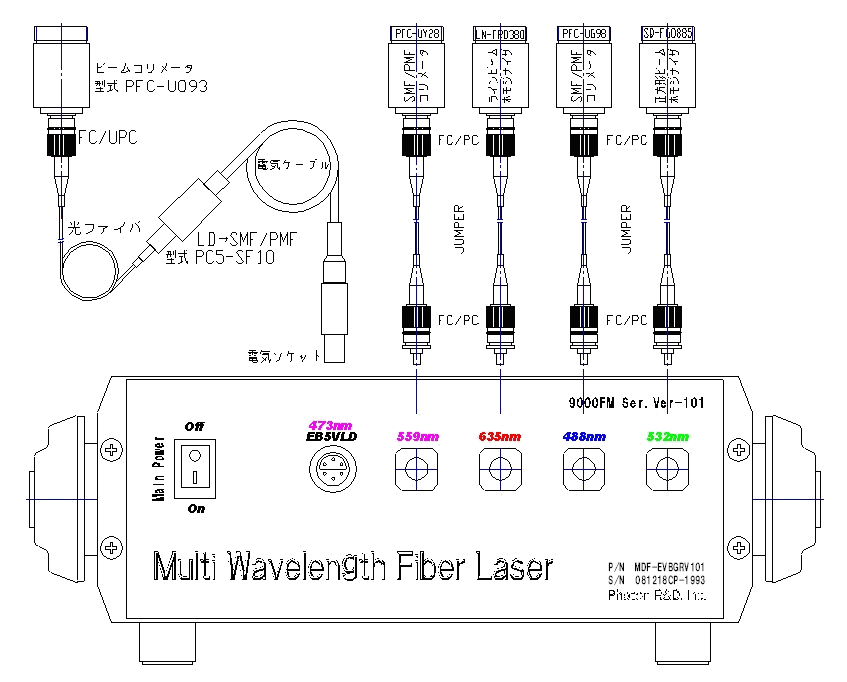

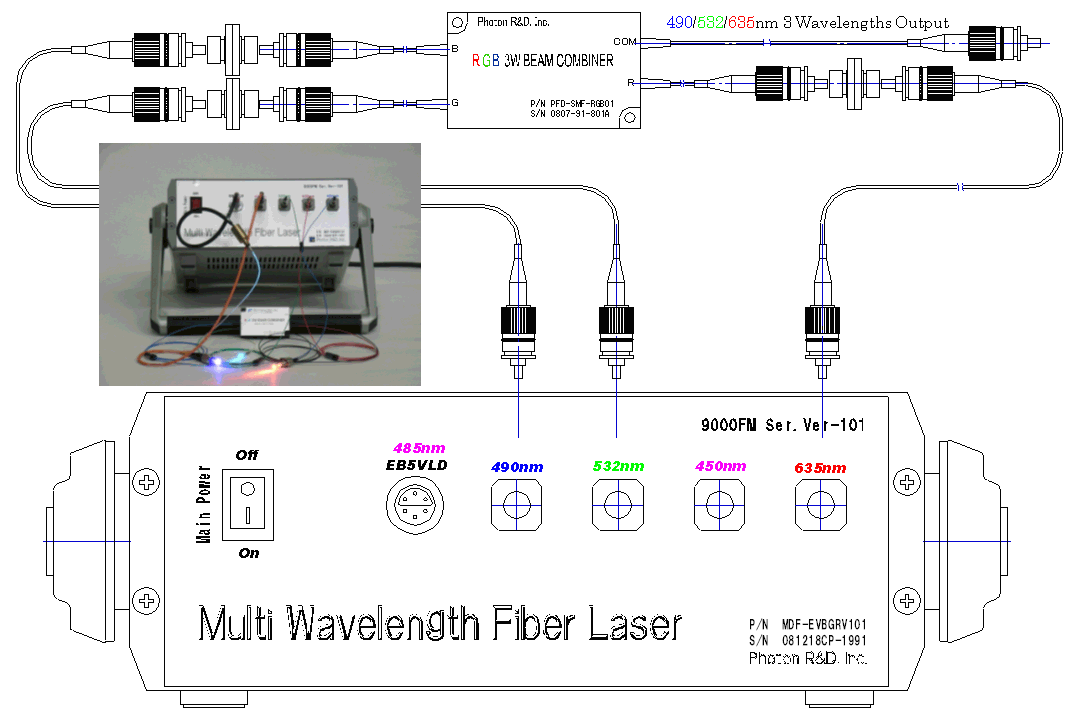

三波長(RGB)合波器を用いる RGB同軸出力FM-9000 使用例  ← 三波長(RGB)合波器を用いる RGB同軸出力FM-9000 使用例
 ← PDF資料 コリメータビーム整形光学系を用いる FM-9000 構築例
PDF資料 →
  コリメータビーム整形光学系を用いる FM-9000 構築例 →
